分光测色仪TS7600测量塑料色差

浏览次数:867 更新日期:2022-11-25

摘要:

在塑料生产过程中,色差是非常重要的指标之一。本文将介绍如何使用分光测色仪TS7600来测量塑料的色差。分光测色仪TS7600测量塑料色差案例客户是中山某电子科技有限公司,创办于1993年,中外合资企业。厂房面积20000平方米。专业开发设计、生产制造:电子变压器、电子镇流器、电子限流器、灯饰调光器、....

在塑料生产过程中,色差是非常重要的指标之一。本文将介绍如何使用分光测色仪TS7600来测量塑料的色差。

分光测色仪TS7600测量塑料色差案例

客户是中山某电子科技有限公司,创办于1993年,中外合资企业。厂房面积20000平方米。专业开发设计、生产制造:电子变压器、电子镇流器、电子限流器、灯饰调光器、调光/调速遥控器、LED装饰灯、安防应急灯等多系列电子电器产品。 公司拥有实力雄厚的开发队伍,为产品不断的推陈出新及满足各类客户的不同需求,提供强而有力的支持与保证。 产品均有UL、CE、GS、FCC/EMC、能源之星等相应市场的安规认证,产品90%以上销往欧美市场,公司实力十分强劲。

客户对于产品的要求十分高,希望能够检测家用遥控器塑料外壳的色差,需要得到两个批次产品之间的颜色对比。必威网址app下载 生产的分光测色仪TS7600完全能够满足客户的高要求,也得到了客户极大的肯定。相信未来必威网址app下载 和客户能够达成更多合作,互利共赢!

我们运用仪器来测试的整体步骤是先将认为好的一个批次的产品设为标准样品,然后测另一批次的,再将两个批次的色差进行对比。如下图,将左边的塑料外壳定为标准样品,右边的为试样:


第一步,先对仪器进行黑白校准;


第二步,黑白校准完成后,开始对标准样品进行测量,测量时注意避免环境光和其他人为因素给测量结果带来的影响,按“Print”键,先影像定位测量区域,再按“Test”键,“滴”声后完成测量,查看测试结果;


第三步,在上面的标样测量 完成并保存后,开始对另一批次的试样进行测量,按“Menu”键,即可进入该标样下的“试样测量”界面,按“Test”键进行测量,“滴”声后完成色差测量,查看测量结果;


最后,即可得出两批次产品之间的数据对比。可以从数据比对看出,样品之间色差很小,厂家生产的遥控器塑料外壳批次之间色差小,样品合格。

R2NQffCPh-8w9K2r3uO4NxACwnE

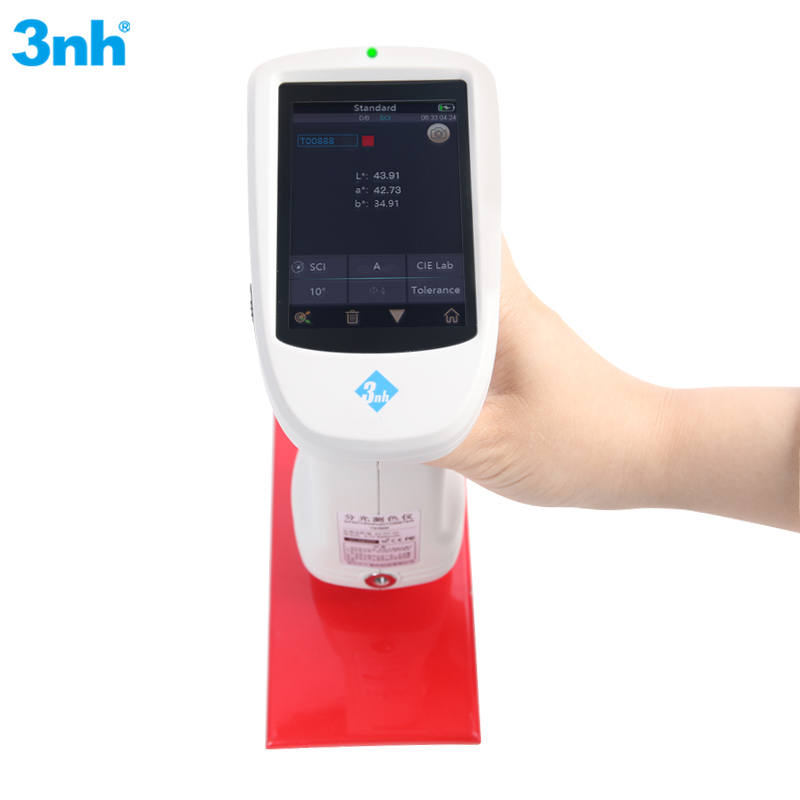

分光测色仪TS7600介绍

分光测色仪,型号为TS7600,用于塑胶电子,油漆油墨,纺织服装印染等行业的涂层色差测量,TS7600在CIE推荐的D8几何光学照明条件下,可精确测量样品/荧光样品的SCI、SCE反射率数据。


分光测色仪TS7600的原理

分光测色仪TS7600的原理是利用单色仪及反射标准来测量物体的颜色,然后使用数学模型来得出这个物体的颜色。

TS7600测量颜色时,先把光线导入单色仪,然后通过单色仪将光线分成不同波长的光,每一个波长都会影响物体的颜色。然后反射标准会将这些光线还原成原来的颜色。最后使用数学模型对这些光线进行处理,得出物体的真实颜色。


分光测色仪TS7600的特点

1、独立的CIELAB和CIEXYZ标准色库,可方便地进行测色。

2、具有高分辨率的检测器,能够准确测量各种颜色。

3、内置31个自定义测量标准,可快速得到所需的测量数据。

4、可通过USB数据接口将测量数据与电脑相连,并进行处理和分析。

5、具有多种显示方式,可便于监控和调整测试过程。


分光测色仪TS7600的使用方法

使用TS7600分光测色仪的方法有哪些呢?下面就来详细介绍一下吧!

方法1:打开分光测色仪,选择"MEASURE"→"CHROMATICITY MEASUREMENT"命令,然后将样品放入测试口中。

方法2:在PC屏幕上,单击"FILE"→"PRINT",然后在弹出的对话框中选择"COLORLIST.TXT"。

方法3:将样品直接放在分光测色仪的感应器上,测量色彩。


分光测色仪TS7600的应用领域

分光测色仪TS7600是一款高性能的分光测色仪,可应用于各种颜色控制和质量控制领域。该仪器具有出色的精度和可靠性,能够确保高质量的测量数据。此外,TS7600还具有专业的测量软件,可帮助用户实现高效的工作。


分光测色仪技术参数

产品型号 泰双TS7600
照明方式 D/8(漫射照明,8°方向接收);
SCI/SCE测量;排除UV测量;
符合标准CIE No.15,GB/T 3978,GB 2893,GB/T 18833,ISO7724-1,ASTM E1164,DIN5033 Teil7
特性 定制测量口径,适应性更广;用于塑胶电子、油漆油墨、纺织服装印染、印刷、陶瓷等行业精确颜色测量和品质控制。
积分球尺寸 Φ40mm
照明光源 组合全光谱LED光源
分光方式 平面光栅分光
感应器 硅光电二极管阵列(双列40组)
测量波长范围 400~700nm
波长间隔 10nm
半带宽 10nm
反射率测定范围 0~200%
测量口径 定制单一口径:MAV:Φ8mm/Φ10mm;SAV:Φ4mm/Φ5mm
含光方式 同时测试SCI/SCE
颜色空间 CIE LAB,XYZ,Yxy,LCh,CIE LUV,s-RGB,βxy,Munsell(C/2)
色差公式 ΔE*ab,ΔE*uv,ΔE*94,ΔE*cmc(2:1),ΔE*cmc(1:1),ΔE*00
其它色度指标 WI(ASTM E313,CIE/ISO,AATCC,Hunter),
YI(ASTM D1925,ASTM 313),
沾色牢度,变色牢度,力份,遮盖度
8度光泽度
观察者角度 2°/10°
观测光源 D65,A,C,D50,F2(CWF),F7(DLF),F10(TPL5),F11(TL84),F12(TL83/U30)
显示 光谱图/数据,样品色度值,色差值/图,合格/不合格结果,颜色仿真,颜色偏向
测量时间 约1.5s(同时测试SCI/SCE 约3.2s)
重复性 分光反射率:MAV/SCI,标准偏差0.1%以内
色度值:MAV/SCI,ΔE*ab 0.04以内(预热校正后,以间隔5s测量白板30次平均值)
台间差 MAV/SCI,ΔE*ab 0.2以内(BCRA系列Ⅱ 12块色板测量平均值)
测量方式 单次测量,平均测量(2~99次)
定位方式 显示屏摄像头取景定位,稳定片定位
尺寸 长X宽X高=129X76X217mm
重量 约600g
电池电量 锂电池,3.7V,5000mAh,8小时内6000次
照明光源寿命 5年大于300万次测量
显示屏 TFT 真彩 3.5inch,电容触摸屏
接口 USB
存储数据 标样1000条,试样20000条(一条数据可同时包括SCI/SCE)
语言 简体中文,English,繁体中文
操作温度范围 0~40℃,0~85%RH(无凝露),海拔:低于2000m
存储温度范围 -20~50℃,0~85%RH(无凝露)
标准附件 电源适配器、数据线、说明书、品质管理软件(官网下载)、黑白校正盒、保护盖、腕带、测量口径(Ø8或4mm口径)
可选附件 微型打印机、粉末测试盒、摆放底座
注: 技术参数仅为参考,以实际销售产品为准
