ISO12233是一种常用于测试摄像机分辨率的标准,它通过测试卡上特定的图形和线条来评估相机的分辨率和对比度等性能指标。下面是ISO12233分辨率测试卡的分类及功能说明:1.应用于黑白摄像机的测试卡:这种测试卡适用于黑白摄像机测试,可以检测出黑白摄像机的水平分辨率、垂直分辨率、对比度、Gamma值....
ISO12233是一种常用于测试摄像机分辨率的标准,它通过测试卡上特定的图形和线条来评估相机的分辨率和对比度等性能指标。
1. 应用于黑白摄像机的测试卡:这种测试卡适用于黑白摄像机测试,可以检测出黑白摄像机的水平分辨率、垂直分辨率、对比度、Gamma值和灰度响应等参数。
2. 应用于彩色摄像机的测试卡:这种测试卡适用于彩色摄像机测试,可以检测出彩色摄像机的水平分辨率、垂直分辨率、彩度、饱和度、白平衡等参数。
3. 应用于高动态范围(HDR)摄像机的测试卡:这种测试卡适用于测试HDR摄像机的分辨率、对比度、动态范围等参数。
4. 应用于夜视摄像机的测试卡:这种测试卡适用于测试夜视摄像机的分辨率、灵敏度、噪声表现等参数。
总的来说,ISO12233分辨率测试卡主要用于评估摄像机的性能指标,帮助用户选择适合自己需求的摄像机,并进行摄像机质量的控制和改善。
相机图像分辨率的测试,依据的标准是ISO 12233. 目前分为 ISO12233:2000 ,ISO12233:4000, ISO12233:2014.
目前很多厂家已经开始使用新的ISO标准,淘汰了十几年前的“落伍”标准,而更新成了ISO12233:2014。新的分辨率测试标板是由美国图像质量检测公司美国联合ISO国际标准制定的ISO 12233:2014 Edge SFR(eSFR)测试卡
2-1按测试精度分类:
a、2000线标准型
ISO12233:2000 为2000线标准型
测试精度:2000x2000x16/9=711w //对应像素比较低;(目前常用的高清摄像头分辨率比例是16/9,也有4/3);
b、4000线增强型
ISO12233:4000 为4000线增强型
测试精度:4000x4000x16/9=2844w;
( 4000线增强型 )
2-2按测试卡规格分类:
a、标准型和增强型测试卡都有0.5x(10x17.8cm)、1x(20x35.6cm)、2x(40x71.1cm)、4x(80x142.2cm)、8x(160x284.4cm);
b、130万和200万像素:选用2x的chart ;
500万像素:选用4x的chart ;
1200万像素以上:选用増强型4X chart ;
( 测试卡规格的选择和和被测相机分辨率大小应该关系不大,应当是根据拍摄场景具体来选择,选小尺寸规格的测试卡时,为符合拍摄条件,拍摄距离要短些,反之,用大尺寸规格的测试卡,则拍摄距离要长些);
2-3按测试方式分类:
反射式:由前面照明的反射式测试标板
透射式:可由后面照明的透射标板
这不得不提到一个概念,线对数----lp/mm,每1mm长度内有多少线对。理解起来就是,判断摄像头的清晰程度就看其能分辨出最小的尺度,其实可以和人眼的视力表类比,我们看很小的E来分辨开口方向,其实就是分辨三根横线的间距最小能被看清。
ISO12233:2014 分为 标准版 增强版 扩展版.
下图为增强版.

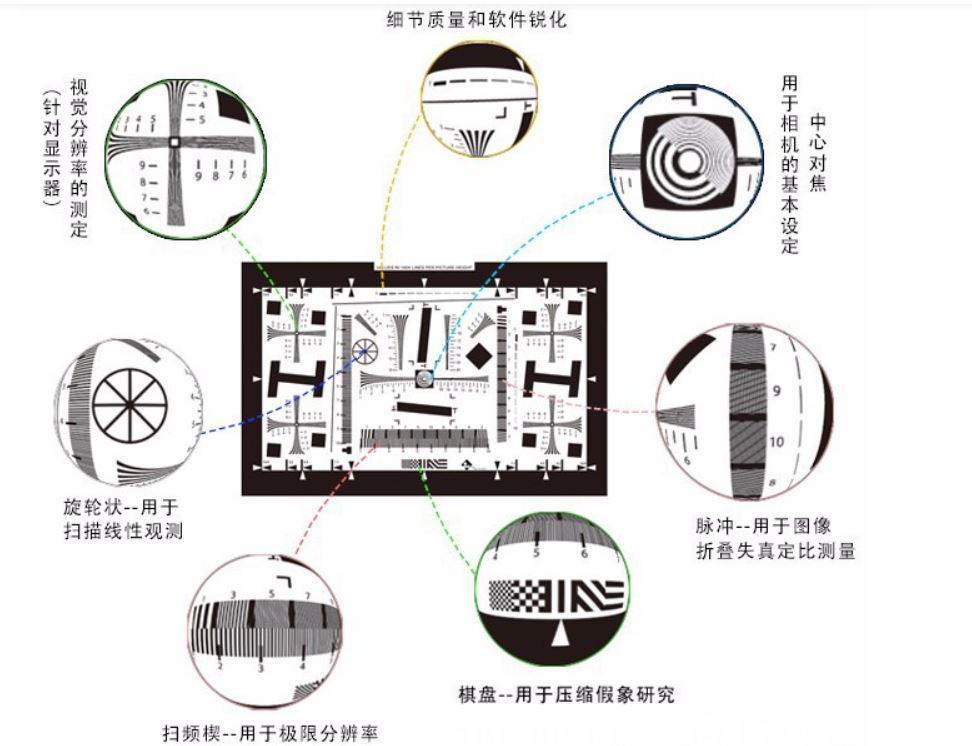

ISO12233分辨率测试卡包含了3种分辨率测试方式,如下所示:
1. SFR测试
SFR测试必须用软件测试,SFR就是工程用简化版本的MTF计算方式
2. MTF测试(频率线测试)
MTF测试(频率线测试),其中MTF中文译为调制传递函数,是指调制度随空间频率变化的函数称为调制度传递函数,个传递函数最开始是为了说明镜头的能力。在各个摄像头镜头中经常采用MTF描述镜头的MTF曲线,表明镜头的能力。这些曲线是通过理想的测试环境下尽量减少其他系统对镜头的解析力的衰减情况下测试得出的。
3. TVLine测试(楔形线测试)
TVLine测试(楔形线测试)主要用于主观测试,也有一些可以读取TV line的软件,如HYRes。不过,总的来说,没有一个具体的标准,大多数公司都是以人读取数值作为标准,不同人读取时的状态差异都会导致读取数值的波动。
1.新的eSFR减少了相当多的浪费区域,尤其是增强版和扩展版。而旧版测试卡有90%的 区域对于计算机软件分析没有起到任何价值。
2.可以对增强版和扩展版的图像分析出一个MTF明细表,而这在旧版很难达到,因为斜边 太少,而且位置的设计并不合理,例如图像中间的一些位置MTF值缺乏足够的图案来进行分析。
3.自动筛选探测区域,基于你选择的区域参数,使得eSFR测试卡能够完美自动检测。而 这些在旧版图卡并不能做到,因为旧图卡的拍摄图像只要有稍微移动,就要重新手动选择测试的区域。
4.4:1的对比度,相对于旧版的超过40:1的对比度,有更高的精度和一致性,并且对于过 度曝光和曝光不足,不正确的伽马估量,软件过度锐化等,有更好的抗性。
5.eSFRISO可以测量更多的图像质量因素,包括横向色差,形变,伽马值,色调响应和色 彩还原等,而旧版测试卡不包含可测量伽马值,颜色,灰阶等的信息。
ISO12233分辨率测试卡遵照ISO-12233:2000标准制作,楔形图测试分辨率100到2000线每图像像高.分辨率测试卡有多个尺寸,包含了3种分辨率测试方式:1. SFR测试, MTF测试(频率线测试),TVLine测试(楔形线测试)
产品特点
此ISO12233分辨率图卡遵照ISO-12233:2000标准制作。楔形图测试分辨率100到2000线每图像像高。
Sizes |
Model | Active Area |
0.1X | CS-TC015-3-0.1X | (0.79" × 1.4") |
0.5X |
CS-TC015-3-0.5X | (3.94" × 7") |
1X |
CS-TC015-3-1X |
200mmX356mm |
2X |
CS-TC015-3-2X | 400mmX711mm |
4X |
CS-TC015-3-4X | 800mmX1422mm |
8X |
CS-TC015-3-8X | 1600mmX2844mm |
适用范围:
ISO12233标准适用于民用静止照片数码相机以下简称(DSC),手机,监控摄像机等图像、视频采集设备的清晰度分析。在产品目录等中记载静止照片的分辨率时,有些产品采用此标准规定的测量方法。
引用标准及文件:
在本标准中引用下列标准,它们将购成本标准规定的一部分。这些引用标准都适用其新版本(含追加内容)。
ISO12233:2000 Photography-Electronic still-picture cameras - resolutionmeasurements
ISO7589:2002 Photography–Illuminants forsensitometry-Speccificationsfordaylight,incandescent tungsten and printer
术语及定义:
a) 分辨率resolution
除锯齿外,可分辨精细图案的极限。以画面每单位高度的条数来表示。
b) 锯齿aliasing
采样频率小于图像信号最高频率的2倍时,在采样频率的高次谐波附近会产生带波重叠的噪音。
测试卡:
4.1 ISO12233分辨率测试卡
本标准以12233为基础,测试卡也直接利用ISO12233用测试卡。ISO测试卡中包含各种样式,本标准(视觉分辨率)主要使用其中的水平方向J1、K1;垂直方向的J2、K2;倾斜45°方向的JD、KD等样式。
使用ISO测试卡时,不一定直接使用该测试卡。也可以剪出必须的部分,并经过重新拼接排列后使用。
4.2 ISO测试卡中所记载数字的含义
摄影时让测试卡的有效高度正好占满画面,图案的数字*100即为画面中每单位高度的条数.拍摄时不一定要让有效高度占满整个画面,但此时需要进行标定.
4.3 ISO测试卡以外的测试卡
也可自己制作并使用与ISO测试卡相同的测试卡,此时需要满足ISO12233中规定的如下事项。
a) 白底部分的反射率Rmax与大面积黑色部分的反射率Rmin之比为80>Rmax>Rmin>40。
b) 各个图案的位置精度相对所规定位置为0.2mm(画面高度的+-0.1%)。
c) 线宽为+-5%。
d) 双曲线图案K1、K2的最细部分(的白色部分和黑色部分)的反射率比Rmax/Rmin为18以上。但这仅为“推荐”水平(ISO12233的AnnexB)。
也可使用透射测试卡。此时上述项目的反射率应解释成透射率。使用透射测试卡时,用扩散光进行照明。无过是反射式还是透射式,评估用图案必须呈中性分光特性。
使用帮助:
ISO12233分辨率测试卡包含了3种分辨率测试方式,如下图所示:
1. SFR测试
2. MTF测试(频率线测试)
3. TVLine测试(楔形线测试)
SFR测试必须用软件测试,这里就不做过多的讲解;频率线测试用肉眼观察即可。
楔形图测试的优点:
1. 非常直观,用肉眼就可以观察;
2. 对测试要求相对SFR较低;
3. 数据覆盖面大,比频率线测试精确;
可以用软件辅助测试,得到更为准确的数据。
楔形图测试的缺点:
1. 用肉眼观察,会因人而异,结果不够稳定和客观;
2. 当产生摩尔纹时,无法用肉眼判断结果;
3. 图像拍摄时的角度稍有变化,结果差别会比较大;
